Riempimenti strutturati FILM

Refill-Tech Solutions produce differenti modelli di riempimenti strutturati, sia film che splash, che trovano impiego in numerose applicazioni industriali per aumentare l’efficienza degli impianti e la superficie di scambio a parità di volume occupato.
Nell’ambito della stessa gamma, il progettista può selezionare il modello più idoneo a seconda della superficie e delle perdite di carico ammissibili: l’elevata resistenza meccanica, la qualità dei materiali e il design strutturale dei riempimenti a nido d’ape fanno sì che questi prodotti siano sempre altamente performanti.
Per facilitare l’istallazione si possono fornire tagli a misura, mentre per ottimizzare i costi di trasporto tutti i modelli FMC possono essere forniti in fogli da assemblare in loco, con collante a base di solvente senza residui o per saldatura termica.
Su richiesta possono essere fornite anche le macchine di assemblaggio e la formazione del personale necessario.

VANTAGGI

  •  Aumento dell’efficienza dell’impianto
  • Diminuzione dei volumi di ingombro e delle opere civili
  • Basse perdite di carico
  • Elevata resistenza meccanica
  • Resistenza alle sostanze chimiche e all’aggressione biologica
  • Possibilità di taglio a misura
  • Leggerezza, modularità e maneggevolezza
  • PVC conforme CTI136 e ASTM E-84 per l’autoestinguenza.

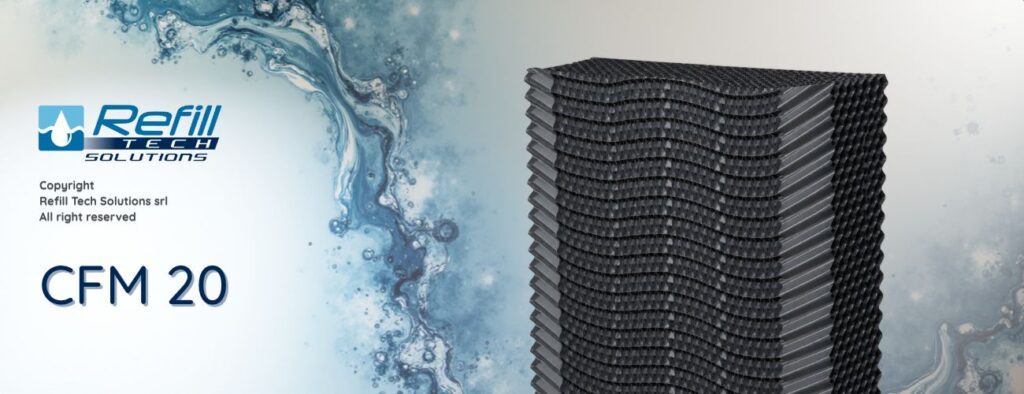

CFM 20

CFM 20 (Cross Flow Media – 20 mm) è un pacco di riempimento strutturato ottenuto dall’assemblaggio di fogli in PVC opportunamente sagomati mediante termoformatura. Il suo design integrato 3-in-1 combina in un unico modulo la sezione di ingresso aria, la zona ad alta efficienza per lo scambio termico e il separatore di gocce integrato, migliorando le prestazioni della torre di raffreddamento e riducendo il numero di componenti separati necessari.

Caratteristiche tecniche
Caratteristica Valore
Materiale PVC
Tipologia Cross Flow
Altezza modulo (H) 1200 / 1800 / 2400 mm
Spessore modulo (L) 900 mm
Larghezza modulo (W) 300 / 600 mm
Inclinazione 5°
Superficie specifica 155 m2/m3
Altezza profilo 20 mm
Spessore PVC disponibile 280 ÷ 450 µm
Resistenza al carico sui supporti 350 kg/m2
Resistenza a trazione ad impatto > 400 kJ/m2 – UNI EN ISO 8256
Classificazione al fuoco M2 – Bassa infiammabilità – NF P 92-507
Reazione al fuoco Classe A – ASTM E84 (NFPA 101)
Temperatura di esercizio PVC standard -5°C ÷ 60°C
Temperatura di esercizio PVC alta temperatura -5°C ÷ 75°C
Temperatura di esercizio PVC bassa temperatura -40°C ÷ 60°C
