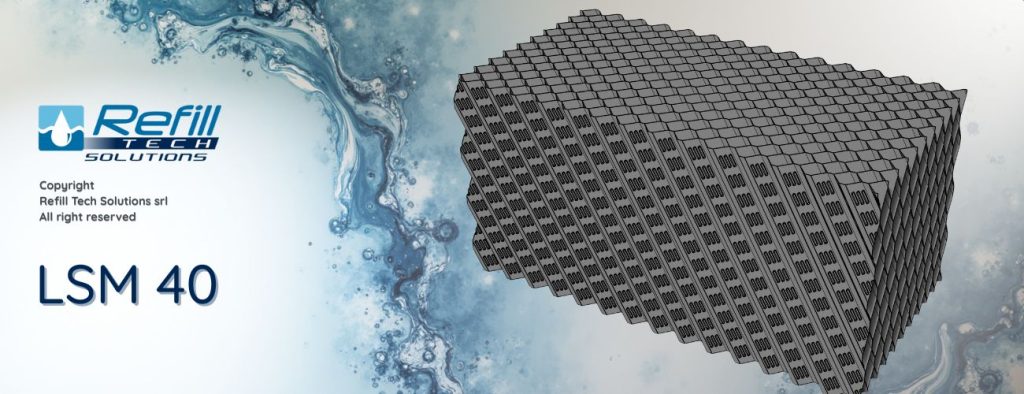

LSM 40 (Lamella Settler Module 40 mm) pacco lamellare a canali paralleli.
| Materiale | PVC |
| Superficie proiettata a 60° | 19 m2/m3 |
| Altezza verticale a 60° | 600/1200 mm |
| Passo a 60° | 40 mm |
| Raggio idraulico | 13 mm |
I pacchi lamellari consentono di aumentare la superficie di sedimentazione dei decantatori, costituendo la forma più semplice e immediata di upgrading di impianti esistenti, nonché la migliore soluzione per il progettista con problemi di spazio o che desideri ridurre i costi delle opere civili.
Refill-Tech Solutions produce quattro differenti modelli di pacchi lamellari che trovano impiego in tutte le tipologie di impianti di decantazione, chiarificatori o sedimentatori primari, secondari e terziari. I pacchi lamellari inclinati a 45° consentono di separare gli oli e gli idrocarburi presenti nelle acque di scarico accelerando il naturale processo di stratificazione per gravità.
Sono ampiamente utilizzati in applicazioni più impegnative come i flottatori o i chiariflocculatori e possono essere forniti con telai di contenimento o sollevamento in AISI 304, 316L o acciaio zincato, mensole di sostegno o supporti profilati di ancoraggio a parete, canaline di sfioro con profilo a stramazzo Thomson.
VANTAGGI
• Leggerezza, modularità e maneggevolezza
• Elevata resistenza meccanica e chimica
• Idrofilia

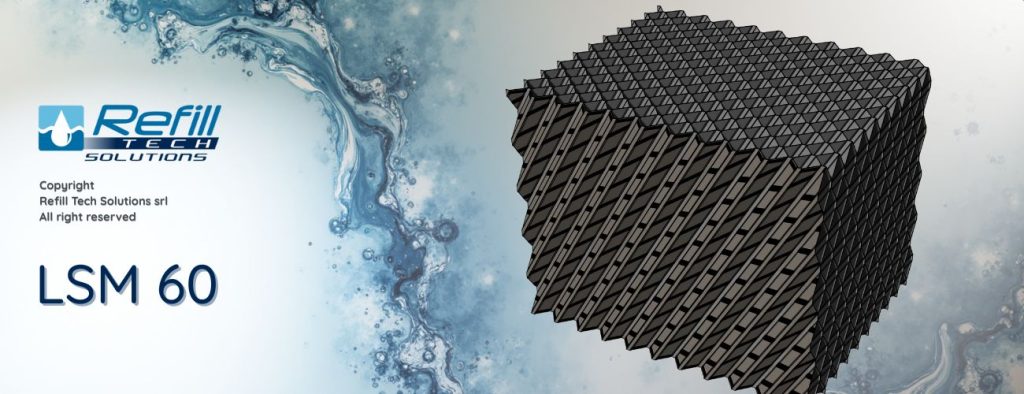

LSM 60 (Lamella Settler Module 60 mm) pacco lamellare in PVC/PS.
| Materiale | PVC/PS |
| Superficie proiettata a 60° | 13,2 m2/m3 |
| Altezza verticale a 60° | 500/1000 mm |
| Passo a 60° | 60 mm |
| Raggio idraulico | 20 mm |
LSM 70 pacco lamellare in PVC/PS per sedimentazione/disoleazione.
| Materiale | PVC/PS |
| Superficie proiettata a 45° | 17,2 m2/m3 |
| Superficie proiettata a 60° | 13,2 m2/m3 |
| Altezza verticale a 60° | 540/1580 mm |
| Altezza verticale a 45° | 455/1305 mm |
| Passo a 60° | 70 mm |
LSM 80 PLUS (85 mm) pacco lamellare ad ampia sezione per portate elevate.
| Materiale | PVC/PS |
| Superficie proiettata a 60° | 12,5 m2/m3 |
| Altezza verticale a 60° | 500/1000 mm |
| Passo a 60° | 85 mm |
| Raggio idraulico | 25 mm |
LSM GRP modulo lamellare in vetroresina su telaio.
| Materiale | Vetroresina |
| Superficie proiettata a 45° | 12,5–20,0 m2/m3 |
| Superficie proiettata a 60° | 8,0–13,0 m2/m3 |
| Altezza verticale | 500–1500 mm |
| Passo a 60° | 30–55 mm |

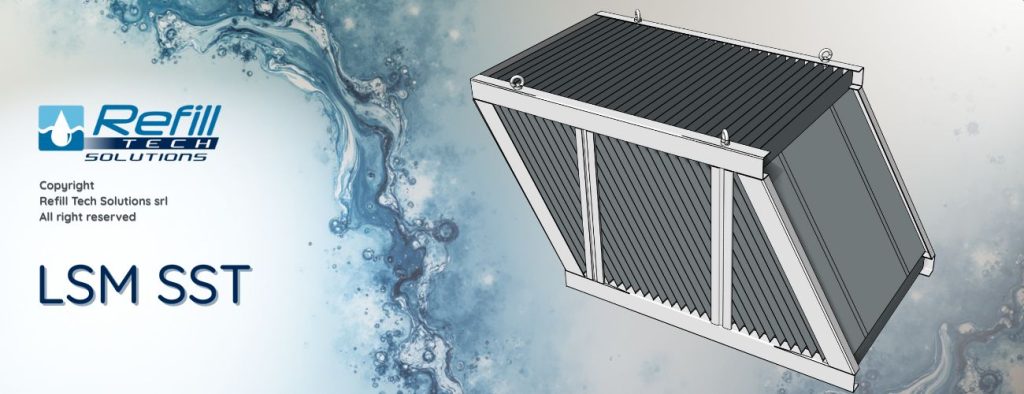

LSM SST modulo lamellare in acciaio inox su telaio.
| Materiale | Acciaio Inox |
| Superficie proiettata a 45° | 16,5 m2/m3 |
| Superficie proiettata a 60° | 10,0 m2/m3 |
| Altezza verticale a 60° | 1000–1300 mm |
| Altezza verticale a 45° | 1000 mm |
| Passo | 35 mm (60°) / 42 mm (45°) |
